Subnetting

Subnetting IPV4


Untuk membuat Aplikasi Sederhana ini , pertama - tama kita harus membuka Microsoft Excel terlebih dahulu , dengan cara start >> All Program >> microsoft Office >> Microsoft Excel.
Tunggu hingga muncul tampilan microsoft excelnya.

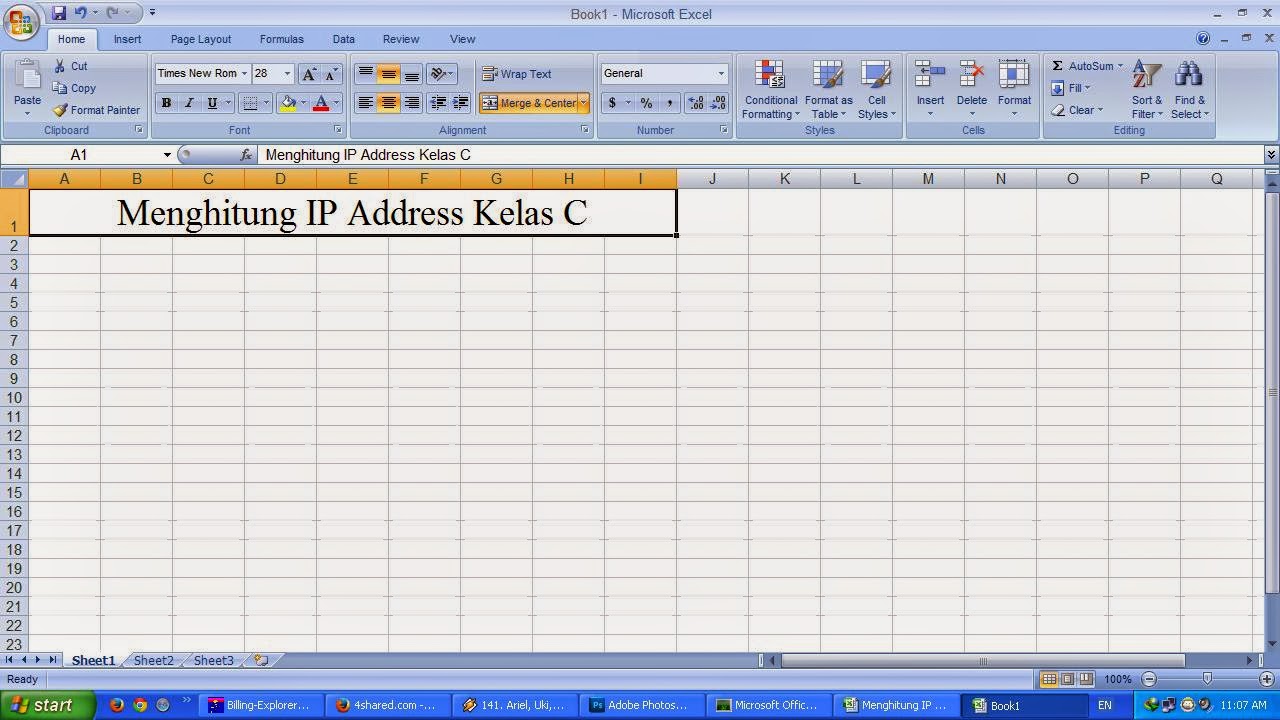

 Kemudian beri judul terserah anda mau dikasih judul apa.

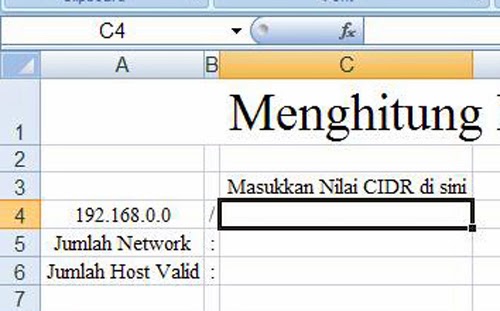

Setelah menulis judul kemudian kita ketikan seperti dibawah ini.

Di kolom C4 itu akan diisi CIDR jika anda belum mengerti apa itu CIDR silahkan klik disini . Setelah itu pindah ke kolom C5 kemudian ketikan rumus yang tampak pada gambar di bawah ini.

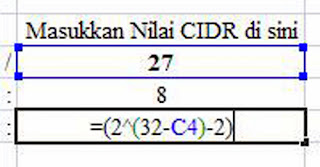

Jika anda belum paham dengan rumus di atas , silahkan baca artikel disini. Setelah mengetikkan rumus diatas pindah ke kolom C6 dan ketikkan rumus yang ada di bawah ini.

Jika anda belum paham dengan rumus di atas , silahkan baca artikel disini.setelah mengetikkan rumus diatas pindah ke kolom E2, F2, G2, H2, dan I2. pada kolom E2 ketikkan "Network Ke -" , Kemudian di kolom F2 ketikkan "Network" atau "IP Network", Kemudian di kolom G2 ketikkan "Host Awal", Kemudian di kolom H2 ketikkan "Host Akhir", dan pada kolom I2 ketikkan "Broadcast" atau "IP Broadcast", seperti di bawah ini.

Jika anda belum memahami tentang network ke - , network atau IP network, Host Awal, Host Akhir, broadcast atau IP Broadcast, dapat membaca artikel disini. Setelah itu pada kolom F3 ketikkan angka nol.

setelah itu isi kolom E3 , E4 , E5 , dst dengan angka urut dari nomor satu sampai secukupnya.

Setelah itu pindah ke kolom G3 dan ketikkan rumus dibawah ini.

Setelah itu ke H3 dan ketikkan rumus =($C$6-1)+1

Setelah itu ke I3 dan ketikkan rumus di bawah ini.

Setelah itu ke F4 dan ketikkan rumus di bawah ini.

Setelah itu ke kolom G3 usahakan pointer berubah menjadi tanda + kemudian tarik kebawah secukupnya.

Lakukan hal yang sama pada kolom H3 , I3 dan F4 persis dengan yang dilakukan pada kolom G3.

Dan jadilah aplikasi kita.

Growing 3D Vines

Tim Creatif kami bereksperimen dengan membuat growing 3D vines menggunakan blender, yang sebelumnya tutorial blog terkenal milik Andrew Kramer (Video Copilot) Mengunakan 3D max

World Cube elegant

Tim Creatif kami iseng-iseng membuat dunia yang dipenuhi dengan kotak,dan hasilnya pun tidak terlalu mengecewakan......

Labu

Untuk ke 2 kalinya tim creatif kami memperlihatkan keahlianya dengan software 3D yaitu blender

NAT

Pengertian NAT dan Cara Konfigurasi pada Router Cisco - Saat ini, protokol IP yang banyak digunakan adalah IP versi 4 (IPv4). Dengan panjang alamat 4 byte berarti terdapat 2 pangkat 32 = 4.294.967.296 alamat IP yang tersedia. Jumlah ini secara teoritis, jumlah komputer yang dapat langsung koneksi ke internet. Karena keterbatasan ini sebagian besar ISP (Internet Service Provider) hanya akan mengalokasikan satu alamat untuk satu pengguna dan alamat ini bersifat dinamik, dalam arti alamat IP yang diberikan akan berbeda setiap kali user melakukan koneksi ke Internet. Di satu sisi mereka membutuhkan banyak komputer yang terkoneksi ke internet, akan tetapi di sisi lain hanya tersedia satu alamat IP yang berarti hanya ada satu komputer yang bisa terkoneksi ke internet. Hal ini bisa diatasi dengan metode NAT. Dengan NAT gateway yang dijalankan di salah satu komputer, satu alamat IP tersebut dapat dibagi ke beberapa komputer yang lain dan mereka bisa melakukan koneksi ke internet secara bersamaan.

IP address private tidak bisa di route ke internet (non-routed), hanya dipakai pada
jaringan internal yang berada pada range berikut:

Class Type	Start Address	End Address
Class A	10.0.0.0	10.255.255.254
Class B	172.16.0.0	172.31.255.254
Class C	192.168.0.0	192.168.255.254



Untuk setiap paket yang dihasilkan oleh client, implementasi Network Address Translation

(NAT) menggantikan IP address yang terdaftar kepada IP address client yang tidak terdaftar.

NAT adalah suatu metode untuk menghubungkan lebih dari satu komputer ke jaringan internet dengan menggunakan satu alamat IP. Banyaknya penggunaan metode ini disebabkan karena ketersediaan alamat IP yang terbatas, kebutuhan akan keamanan (Security), kemudahan serta fleksibilitas dalam administrasi jaringan.

NAT merupakan salah satu protocol dalam suatu sistem jaringan, NAT memungkinkan suatu jaringan dengan IP atau internet protocol yang bersifat privat IP belum teregistrasi di jaringan internet untuk mengakses jalur internet, hal ini berarti suatu alamat IP dapat mengakses internet dengan menggunakan IP Privat atau bukan menggunakan IP Public, NAT biasanya dibenamkan dalam sebuah router, NAT juga sering digunakan untuk menggabungkan atau menghubungkan dua jaringan yang berbeda, dan mentranslate atau menterjemahkan IP Privat dalam jaringan internal ke dalam jaringan yang legal network sehingga memiliki hak untuk melakukan akses data dalam sebuah jaringan.

Jenis-jenis NAT

1)      Full cone NAT

2)       Restricted cone NAT

3)       Port restricted cone NAT

4)      Symmetric NAT

TIPE-TIPE NAT

A. NAT Tipe Statis

NAT Statis menggunakan table routing yang tetap, atau alokasi translasi alamat ip ditetapkan sesuai dengan alamat asal atau source ke alamat tujuan atau destination, sehingga tidak memungkinkan terjadinya pertukaran data dalam suatu alamat ip bila translasi alamat IPnya belum didaftarkan dalam table NAT. NAT Statia terjadi ketika sebuah alamat lokal (inside) di petakan ke sebuah alamat global/internet (outside). Alamat lokal dan global dipetakan satu lawan satu secara statik. NAT secara statis akan melakukan request atau pengambilan dan pengiriman paket data sesuai dengan aturan yang telah ditabelkan dalam sebuah NAT

.

B. NAT Tipe Dinamis

NAT dengan tipe dinamis menggunakan logika balancing atau menggunakan logika pengaturan beban, di mana dalam tabelnya sendiri telah ditanamkan logika kemungkinan dan pemecahannya, NAT dengan tipe dinamis pada umumnya dibagi menjadi 2 jenis yaitu NAT sistem pool dan NAT sistem overload.

C. NAT Sistem Pool

NAT dengan sistem pool atau kelompok menggunakan sebuah tabel NAT dengan logika dinamis, dimana logika yang ditanamkan dalam NAT tersebut pada umumnya merupakan logika Fuzzy atau jika lambang yang nilai translasinya belum pasti, dalam sistem pool suatu request belum tentu akan melewati jaringan yang sama bila melakukan request yang sama untuk kedua kalinya, Translasi Dinamik terjadi ketika router NAT diset untuk memahami alamat lokal yang harus ditranslasikan, dan kelompok (pool) alamat global yang akan digunakan untuk terhubung ke internet. NAT dengan sistem pool biasanya sering dimanfaatkan untuk melakukan balancing atau penyeimbangan beban pada jaringan.

D. NAT Sistem Overload

NAT dengan sistem Overloading menggunakan logika request atau permintaan dari banyak client atau banyak alamat dioperkan atau diberikan ke satu alamat IP distribusi. Sejumlah IP lokal/internal dapat ditranslasikan ke satu alamat IP global (outside). Sejumlah IP Lokal /internal dapat ditranslasikan ke satu alamat IP global (outside). Hal ini sangat menghemat penggunakan alokasi IP dari ISP. Sharing/pemakaian bersama satu alamat IP ini menggunakan metoda port multiplexing, atau perubahan port ke packet outbound.

Penggabungan sistem overloading dan sistem pool telah dilakukan oleh banyak produsen router dan menghasilkan logika yang banyak digunakan untuk load balancing saat ini yaitu Round Robbin Load Balancing, dimana logika ini melakukan pengiriman request secara berurutan, secara bergantian ke alamat gateway yang telah ditanamkan dalam tabel NAT sebelumnya, sehingga suatu multirequest dari sebuah alamat IP dapat melalui lebih dari satu alamat distribusi, penerapan ini dapat dilakukan dalam penggunaan Dual Wan Router, selain itu logika ini juga memiliki logika Fail Over, dimana bila suatu alamat distribusi tidak dapat lagi mengirimkan paket maka paket akan dialihkan ke alamat distribusi yang lain.

KONFIGURASI NAT

Saat ini Santekno akan menjelaskan cara mengkonfigurasi NAT menggunakan Cisco 3640.

Ini contoh saja biar bisa terbayangkan konfigurasi di Router Cisco untuk penerapan NAT. Berikut konfigurasinya :
1. FastEthernet1 (f1/0) dengan IP 192.168.0.1. Interface ini terhubung ke jaringan yang akan di NAT
2. FastEthernet0 (f0/0) dengan IP 152.118.99.52. Interface ini terhubung ke internet. Masuk ke mode privileged config t

Router# configure terminal Router(config)# interface fa1/0 (IP Private) Router(config-if)# ip add 192.168.0.1 255.255.255.0 Router(config)# interface fa0/0 (IP Public) Router(config-if)# ip add 152.118.99.52 255.255.255.0 Interface diatas terhubung ke jaringan yang akan di NAT. Pilih interface yang langsung terhubung dengan NAT, dan definisikan network pada jaringan ini sebagai network yang akan di NAT. Router(config)# int f1/0 Router(config)# ip nat inside Router(config)# ip f0/0 Router(config)# ip nat outside Konfigurasi access list untuk digunakan dalam proses NAT Router(config)# access-list 2 permit 192.168.0.0 0.0.0.255 Konfigurasi router agar NAT semua paket dari IP Private 192.168.0.0 ke dalam IP Public 152.118.99.52 Router(config)# ip nat inside source list 10 interface f0/0 overload

Konfigurasi selesai. Cek apakah host pada jaringan 192.168.0.0 dapat terhubung ke internet. Cek juga konfigurasi NAT pada router dengan perintah
show ip nat translation. Demikian Pengertian NAT (Network Address Translation) dan Cara Konfigurasinya, semoga postingan Santekno bermanfaat.

Referensi :

http://tttahu.blogspot.com/2013/01/pengertian-network-address-translation.html

http://www.jejaring.web.id/pengertian-nat-dan-tipe-tipe-nat/

http://tttahu.blogspot.com/2013/01/pengertian-network-address-translation.html

Sejarah & Perkembangan Router



Pada awal 1980-an, ada spasang sejoli yaitu Len dan Sandy Bosack yang dulunya bekerja di dua departemen komputer yang berbeda yang terletak di Stanford University. Pasangan sejoli ini sedang menghadapi masalah dalam membuat komputer mereka berkomunikasi satu sama lain. Untuk mengatasi masalah ini, mereka membuat sebuah server gateway di sbuah ruangan, mereka yang menuju cara sederhana membuat dua departemen berkomunikasi satu sama lain dengan bantuan protokol IP. Mereka mendirikan cisco Systems (dengan c kecil) pada tahun 1984, memiliki server gateway komersial kecil yang membawa sebuah revolusi dalam Networking. Nama perusahaan diubah menjadi Cisco Systems, Inc pada tahun 1992. Advanced Gateway Server (AGS) adalah produk pertama yang dipasarkan perusahaan. Setelah ini datang Mid-Range Gateway Server (MGS), Compact Gateway Server (cgs), Integrated Gateway Server (IGS) dan AGS +.

Akhirnya menciptakan router cisco 4000, 7000, 2000, dan 3000 series. Router ini masih ada dan meningkatkan setiap hari. Cisco adalah pemimpin besar dunia ketika datang ke jaringan untuk Internet. Produk perusahaan ini mengarah pada kemudahan dalam mengakses dan mentransfer informasi terlepas dari perbedaan waktu, tempat atau platform. Sertifikasi CCNA adalah sertifikat yang pertama dalam jajaran sertifikasi Cisco dan merupakan pendahulu untuk semua sertifikasi Cisco. Program CCNA dibuat untuk memberikan dasar yang kokoh yang tidak hanya untuk Cisco Internetwork Operating System (IOS) dan hardware Cisco, tetapi juga internetworking secara umum. Untuk mendapatkan Cisco Certified Internetwork Expert (CCIE) maka Ciscon membuat suatu seri sertifikasi, yaitu:

1.      - CCNA (Cisco Certified Network Associate)

2.      - CCNP (Cisco Certified Network Professional)

3.      - CCIE (Cisco Certified Internetwork Expert)

MikroTik RouterOS™, merupakan sistem operasi Linux base yang diperuntukkan sebagai network router. Didesain untuk memberikan kemudahan bagi penggunanya. Administrasinya bisa dilakukan melalui Windows Application (WinBox). Selain itu instalasi dapat dilakukan pada Standard komputer PC (Personal Computer). PC yang akan dijadikan router mikrotik pun tidak memerlukan resource yang cukup besar untuk penggunaan standard, misalnya hanya sebagai gateway. Untuk keperluan beban yang besar (network yang kompleks, routing yang rumit) disarankan untuk mempertimbangkan pemilihan resource PC yang memadai.

Sejarah MikroTik RouterOS

MikroTik adalah sebuah perusahaan kecil berkantor pusat di Latvia, bersebelahan dengan Rusia. Pembentukannya diprakarsai oleh John Trully dan Arnis Riekstins. John Trully adalah seorang berkewarganegaraan Amerika yang berimigrasi ke Latvia. Di Latvia ia berjumpa dengan Arnis, Seorang darjana Fisika dan Mekanik sekitar tahun 1995.

John dan Arnis mulai me-routing dunia pada tahun 1996 (misi MikroTik adalah merouting seluruh dunia). Mulai dengan sistem Linux dan MS-DOS yang dikombinasikan dengan teknologi Wireless-LAN (WLAN) Aeronet berkecepatan 2 Mbps di Moldova, negara tetangga Latvia, baru kemudian melayani lima pelanggannya di Latvia.

Prinsip dasar mereka bukan membuat Wireless ISP (W-ISP), tetapi membuat program router yang handal dan dapat dijalankan diseluruh dunia. Latvia hanya merupakan tempat eksperimen John dan Arnis, karena saat ini mereka sudah membantu negara-negara lain termasuk Srilanka yang melayani sekitar 400 pengguna.

Linux yang pertama kali digunakan adalah Kernel 2.2 yang dikembangkan secara bersama-sama dengan bantuan 5-15 orang staff Research and Development (R&D) MikroTik yang sekarang menguasai dunia routing di negara-negara berkembang. Menurut Arnis, selain staf di lingkungan MikroTik, mereka juga merekrut tenega-tenaga lepas dan pihak ketiga yang dengan intensif mengembangkan MikroTik secara marathon.

Perkembangan Router

Dengan perkembangan industri di rute China, teknologi router juga dalam inovasi konstan dan upgrade, dari generasi pertama ke generasi kelima, routing teknologi merupakan langkah maju untuk cerdas, peran dalam jaringan komunikasi yang lebih penting, untuk mencapai fleksibilitas bisnis dankombinasi kinerja tinggi.

a. Generasi pertama teknologi penerus: forwarding terpusat, pertukaran bus
Khas produk: Huawei Quidway router seri R2500.

Jaringan IP pertama adalah tidak besar, gateway untuk menghubungkan peralatan yang dibutuhkan untuk menangani beban dan sangat kecil.Kali ini gateway (router) pada dasarnya adalah sebuah komputer dengan memasukkan kartu antarmuka jaringan multi-pendekatan untuk mencapai blok.kartu Interface dan unit pengolahan pusat (CPU) yang terhubung antara bus internal melalui, CPU bertanggung jawab atas semua transaksi, termasuk koleksi routing, alamat forwarding, manajemen peralatan.Setelah interface jaringan yang menerima paket melewati bus internal CPU, CPU setelah selesai semua proses berlalu keluar dari interface jaringan yang lainnya.


b. Kedua teknologi generasi penerus: + fokus didistribusikan forwarding, modul antarmuka, pertukaran bus

Khas produk: router Huawei Quidway seri R3600.

Karena setiap pesan harus dikirim melalui bus, pemrosesan CPU, dengan meningkatnya pengguna internet, meningkatkan lalu lintas jaringan, jumlah interface, bandwidth bus dan kemacetan CPU pada semakin menonjol.Jadi wajar untuk memikirkan bagaimana meningkatkan jumlah antarmuka jaringan, bagaimana beban CPU dan bus turun? Untuk mengatasi masalah ini, teknologi generasi kedua router pada kartu antarmuka jaringan untuk sejumlah penanganan yang cerdas akan mengunjungi sesering jaringan Yong Hudari beberapa tempat, sehingga Anda dapat mempertimbangkan beberapa teknologi informasi routing umum tetap dalam bisnis dengan kartu antarmuka Cache, sehingga sebagian besar pesan bisa langsung melalui papan depan bisnis Cache tabel routing untuk mengurangi bus CPU dankebutuhan.Cache tidak dapat ditemukan untuk paket yang dikirim ke pemrosesan CPU.

c. Ketiga-generasi penerus teknologi: forwarding didistribusikan, pertukaran bus
Khas produk: Huawei Quidway NetEngine router seri 16/08.

90 tahun setelah munculnya teknologi Web untuk jaringan IP telah perkembangan yang cepat.Internet akses pengguna ke permukaan sangat melebar, di mana pengguna akses yang tidak tetap, sehingga sering tidak dapat menemukan rute dari fenomena Cache, sehingga bus dan kemacetan CPU lagi.Selain itu, sebagai pengguna meningkat, terbatasnya jumlah teknologi interface router juga terkena.Untuk mengatasi masalah ini, teknologi generasi ketiga penerus muncul menjadi ada.Generasi ketiga dari arsitektur sepenuhnya didistribusikan teknologi router - pemisahan teknologi routing dan forwarding, mengendalikan dewan manajemen yang bertanggung jawab untuk peralatan dan routing koleksi, komputasi, dan untuk menghitung transportasi forwarding seterusnya Wu Ye Xing papan Cheng; papan bisnis GeMenurut forwarding rute disimpan ke depan diarahkan secara mandiri.bus lain juga telah pengembangan yang cukup besar, dengan bus, data bisnis ditransmisikan antara dewan benar-benar independen dari panel kontrol, untuk mencapai pemrosesan paralel berkecepatan tinggi, membuat kinerja pengolahan teknologi router meningkat beberapa kali.

d. Teknologi Generasi Keempat Router: ASIC didistribusikan forwarding, pertukaran jaringan

Khas produk: Juniper M40/160 seri.

Akhir tahun sembilan puluhan, dengan komersialisasi jaringan IP, teknologi Web muncul kemudian, teknologi internet merupakan pengembangan belum pernah terjadi sebelumnya, pengguna internet meningkat dengan cepat.Jaringan lalu lintas khususnya, lalu lintas jaringan inti untuk meningkat secara eksponensial, teknologi berbasis perangkat lunak router IP tradisional belum mampu memenuhi kebutuhan pembangunan jaringan.Untuk pelabuhan umum 2.5G POS node backbone, misalnya, paket IP minimum sesuai dengan 40 byte, 2.5G POS-port kawat-kecepatan arus sekitar 6.5Mpps.Dan kebutuhan untuk meliputi kegiatan pengolahan paket, seperti jaminan QoS, routing lookup, frame header dua-cerita strip / menambah dan operasi kompleks lainnya untuk pendekatan tradisional adalah mustahil.Jadi, beberapa produsen membuat implementasi ASIC, itu mengedepankan semua detail dari proses semua cara untuk mengimplementasikan penggunaan perangkat keras.Juga sejalan dengan palang bertukar atau berbagi solusi memori untuk masalah pertukaran internal.Dengan cara ini, kinerja dari teknologi router untuk Gigabit, yang sebelumnya Gigabit Switch Router (Gigabit Switch Router, GSR).

e. Teknologi generasi penerus Kelima: prosesor jaringan terdistribusi forwarding, pertukaran jaringan

Khas produk: Huawei Quidway NetEngine seri 80/40.

Dari atas kita bisa melihat proses pembangunan, setiap kali dengan kemajuan teknologi karena munculnya kebutuhan pengembangan bisnis baru.Namun, era Internet pertama gelembung, kontradiksi utama dalam kinerja forwarding router, jadi empat generasi pertama router, peningkatan terbesar adalah kecepatan teknologi.Namun, perkembangan Internet broadband, sambil bernyanyi bersama, sebagai dasar untuk kekurangan dalam teknologi jaringan IP lebih terbuka dan lebih lengkap.Jaringan manajemen tidak dapat beroperasi tanpa masalah, kelangkaan alamat IP, IP Kualitas Layanan masalah, masalah keamanan IP merupakan hambatan serius untuk pengembangan lebih lanjut dari jaringan.Dengan ledakan gelembung Internet broadband, orang-orang yang mendalam diri pemeriksaan - nilai bisnis yang nyata adalah jaringan, semua persyaratan teknis harus dilakukan di sekitar bisnis.Teknologi baru juga muncul, seperti manajemen jaringan, manajemen pengguna, teknologi manajemen bisnis, teknologi MPLS, teknologi VPN, teknologi multicast dikendalikan, teknologi IP-QoS, teknologi rekayasa lalu lintas.

Generasi Kelima IP Router Teknologi untuk memenuhi kebutuhan bisnis
Munculnya teknologi generasi penerus kelima, yang sangat memuaskan data saat ini, suara, gambar permintaan sintesis bantalan, dan sangat meningkatkan dukungan kapasitas jaringan VPN MPLS.Sebagai teknologi penerus generasi kelima dalam bisnis memiliki fitur yang kuat pada tepi, ia telah menjadi tulang punggung pembangunan jaringan broadband saat ini, konvergensi jaringan pilihan.Dengan mengurangi biaya operasi jaringan dan lebih diperkaya dengan teknologi generasi kelima dari prosesor jaringan ke jaringan teknologi router adalah sebuah pengembangan yang lebih low-end.

Daftar Pustaka

Herlambang, Moch. Linto, Catur L, Azis. 2008. Panduan Lengkap Menguasai Router Masa Depan Menggunakan MikroTik RouterOS™ .ANDI Publisher : Yogyakarta
